導體直流電阻測量

      導體直流電阻是測試電線電纜產品性能的一項重要指標，產品的導體直流電阻主要取決于所選用的導體材質，但工藝水平、測量設備、環境因素等對導體直流電阻的影響很大，所以需通過測量來衡量是否符合標準要求。

二、適用范圍
 適用于電線電纜導體直流電阻的測量。
三、檢驗依據
      GB /T3048.4—2007及相關產品標準
四、試驗設備與器具

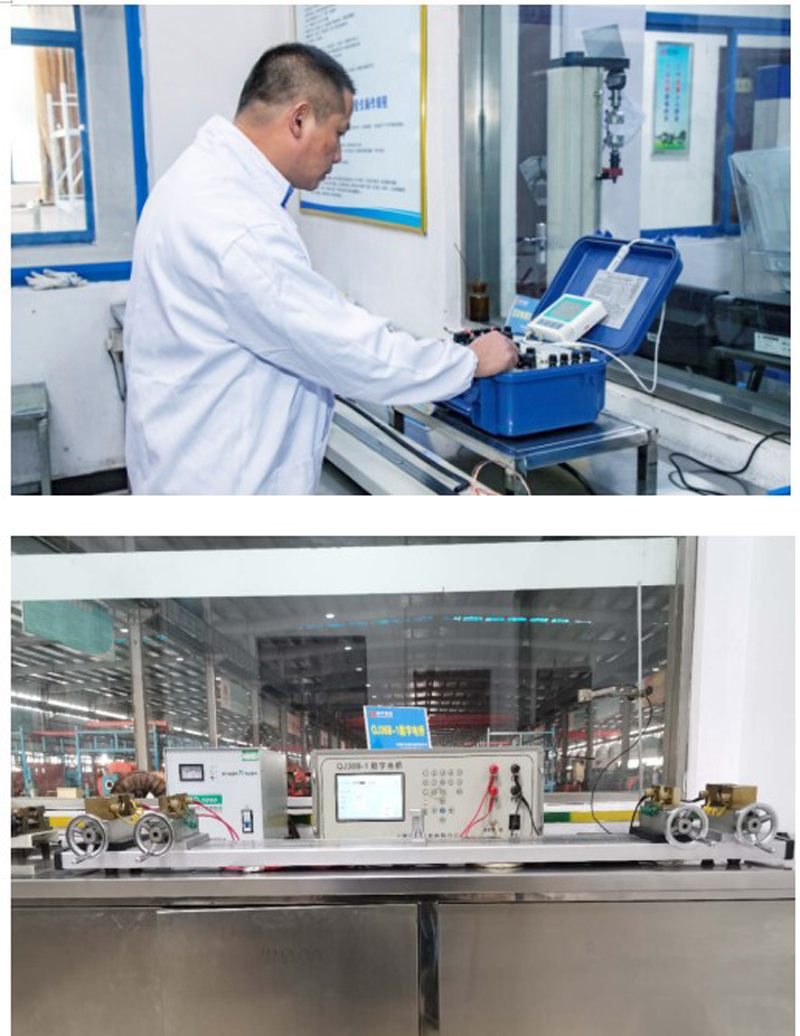

 1、QJ57-P、QJ36B等導體直流電阻專用測試儀器。
 2、溫濕度檢測儀。
五、取樣及試樣制備
  1、可直接在整盤電纜或從被試電線電纜上切取長度不小于1米(建議至少1.5米)進行試驗，鋁導體需更長。
  2、去除試樣導體外表面絕緣、護套或其他覆蓋物，也可以只去除試樣兩端與測量系統連接部位的覆蓋物、露出導體。

3、去除覆蓋物時應小心進行，防止損傷導體。
六、試驗步驟
     試樣應在測量環境溫度為15～25℃、濕度不大于85%的環境中保持足夠長的時間。
1、對檢測儀器進行校準。
2、將試樣的兩端連接在測量系統上。
3、嚴格按照電橋的操作說明對試樣進行測試，為保證測量數值的準確性可正反向進行測試，取平均值作為最后的測試結果。
4、測量完成后通過公式對測試值進行換算。

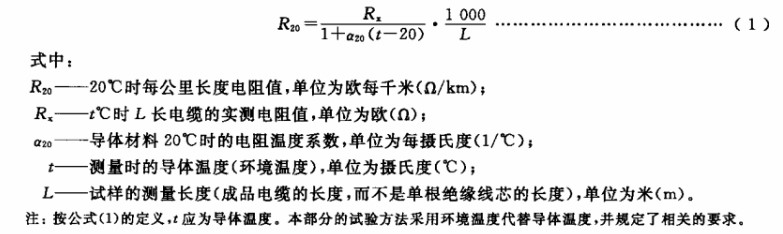

  換算公式為：

七、試驗結果的評定
     被測線芯換算后20℃直流電阻值應不高于產品標準中的規定值。

八、試驗綜合能力保障

定期參加由能力驗證提供者組織的能力驗證活動。
