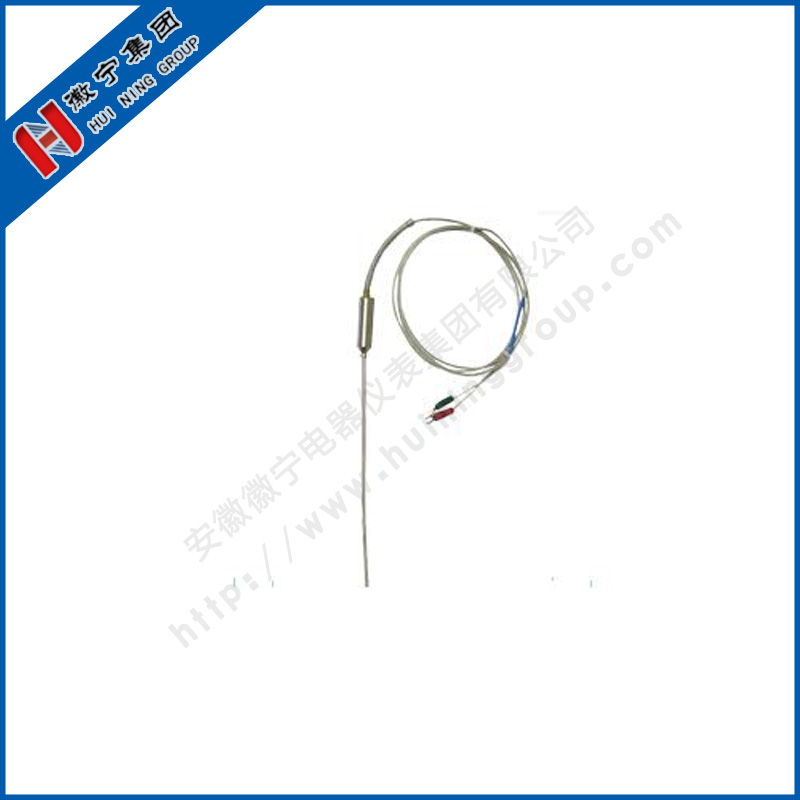

微細鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式 熱電偶一樣,作為測量溫度的變送器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時亦可作為裝配式熱電偶的感溫元件.它可以直接測量名種生產過程中從 0~800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。 適用于狹小且須彎曲場所的溫度測量與控制。是化工化纖、制藥等行業不可缺少的測量溫度裝置。
工作原理
◇兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫工作端，接線端子端叫冷端，也稱參比端。當工作端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。
◇鎧裝熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。
◇鎧裝熱電偶的結構原理是，是由導體、高絕緣氧化鎂、外套 1Cr18Ni9Ti不銹鋼保護管，經多次一體拉制而成。鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。
◇鎧裝熱電偶分絕緣式和接殼式兩種。
主要技術參數
◇精度等級：I級或II級
◇公稱直徑：Φ1.0 ,Φ0.5
◇彎曲直徑：R≥5D
◇公稱壓力：常壓
◇鎧裝熱電偶熱響應時間： 在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所得的時間稱為熱響應時間，用τ0.5表示。
◇絕緣電阻： 當周圍空氣溫度為 20±1.5℃，相對濕度不大于80%時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表的規定。
◇可撓度： 鎧裝熱電偶的可撓曲率半徑不小于其外徑的5倍。
◇鎧裝熱電偶外徑d≤￠5mm，并有防濺式或防水接線盒的產品，用戶在安裝時請注意，熱電偶露出設備部份必須加裝支架等輔助支承，增加剛度，確保堅固，防止接線盒來回?fù)u振，損壞熱電偶。
