HN-UQK系列浮球液位控制器

打印本文       小   中   大

概述

HN-UQK系列浮球液位控制器適用于工業生產過程中的各種敞口或受壓容器的液位控制。當液位上升至高限時或下降至低限時，控制器開關動作并發出控制報警信號或控制泵、閥的開閉。

結構原理

浮球液位控制器由兩個互不相通的測量部分和輸出部分組成。當被測液位發生變化時，浮球隨之升降，從而使端部磁鋼上、下擺動。根據磁鋼同性相斥原理，使安裝在殼內的磁鋼反向擺動，動觸點在靜觸頭1-1與2-2間接通或斷開。

●主要技術參數

工作壓力:4.OMPa標準型:6.4MPa特殊型。

.工作度:-40c150"C

.介質密度:≥0. 65g/cm3

.觸點容量:220VAC/DC150W。

●材質:接液部分1Cr18Ni9Ti防爆殼ZL102油漆噴涂。

連接法蘭:采用化工HG20592的20635, - 97法

蘭標準PN按所選 壓力等級。

HN-UQK-01DN80

HN-UQK - 02DN80

HN-UQK -03DN80(用戶自配大小頭法蘭)

HN-UQK - 04DN40

注:UQKST系列對應于UQK系列

出線口:M20x1.5(內螺紋)

防爆標志:隔爆型:ExdIIBT4

本安型:ExibIICT4

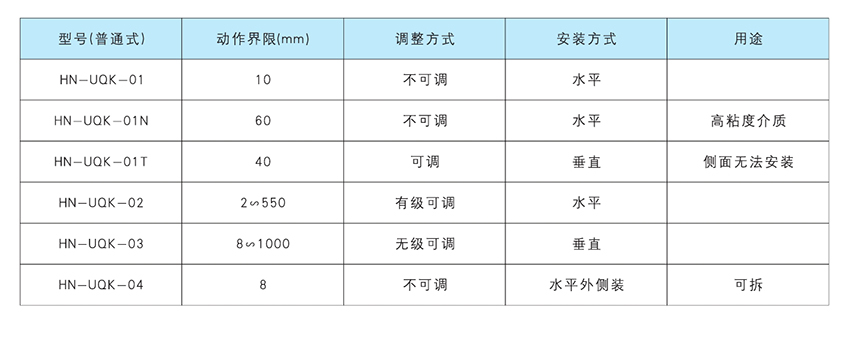

型號規格
