UB型玻璃板液位計

打印本文       小   中   大

概述

UB型玻璃板液位計可直接用來指示各種容器內介質液位的高度。該產品是根據連通器原理，將容器內介質引至外部玻璃板液位計內，并從透明玻璃表面讀得液位實際高度。

UB-A型玻璃板液位計是UB型玻璃板液位計的改進產品，采用法蘭連接，使儀表結構更簡單，更符合使用要求。

UB型玻璃板液位計與容器連接處采用ZG3/4"外螺紋連接，如結構圖所示。根據連通器原理，在儀表內可直接讀到液位高度。儀表上下閥門內裝有安全鋼珠，當玻璃板意外損壞時，鋼珠在容器內壓力的作用下，自動關

閉液流通道，以免液體過多外泄。在儀表閥端裝有M12x 1.25阻塞螺釘，供取樣、沖洗或排放殘液。

UB-A型采用JB/T82-94對焊法蘭(無閥門)、PN4.0、 DN20凸面法蘭與容器連接構成連通器，透過玻璃板直接指示容器內的液位高度。UB-A型裝.上G1/2"針型閥，供取樣、沖洗或在檢修時，放出儀表中的剩余液體。

主要技術參數

主要技術參數

測量范圍(安裝中心距L): 500、800、1100、 1400、1700mm

針閥自動關閉壓力: 20.3MPa

伴熱蒸汽壓力:≤0 .6MPa

伴熱蒸汽夾套接頭:G1/2"(外螺紋)

公稱壓力: 4.0MPa

接液材質:碳鋼或不銹鋼

工作溫度: S180 C

UB型連接螺紋: ZG3/4"外螺紋連接

UB-A型連接法蘭: JB/T82-94、 PN4.0、 DN20凸面法蘭

若采用其他法蘭標準(如GB、ANSI、HGJ)請用戶在訂貨時注明

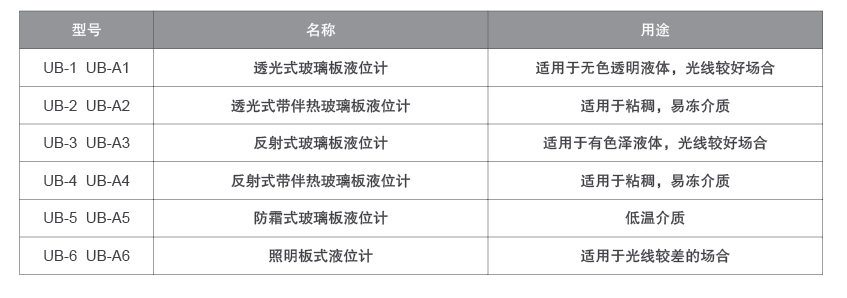

型號規格
