UBDS、UBD型(雙色)筒體式玻璃板液位計

打印本文       小   中   大

概述

UBDS型雙色簡體式玻璃板液位計、UBD型簡體式玻璃板液位計適用于石油、化工等工業的各種開口或承壓容器內介質的液位指示。UBDS型雙色簡體式玻璃板液位計特別適用于無色透明介質。該儀表主要采用管材做為儀表主體，指示范圍大，流通孔徑大，對要求指示范圍大，設備不允許多開孔的場合,使用該液位計較為合適。

UBDS型雙色簡體式玻璃板液位計的雙色原理是光線在不同介質中有不同反射性和折射特性，并借助濾色片使這種特性呈現某種顏色。從而達到外觀液相呈黑色，氣相呈紅色，即雙色顯示。氣液分界清晰。根據連通器原理，儀表兩端的法蘭與容器直接相連，透過玻璃板表面可直接讀得液位實際高度。在儀表的下端部裝有ZG1/2”閥門，供取樣、沖洗或排放殘液。

測量范圍L大于3000mm時，在中間加支承件，支承件與聯結法蘭相同。

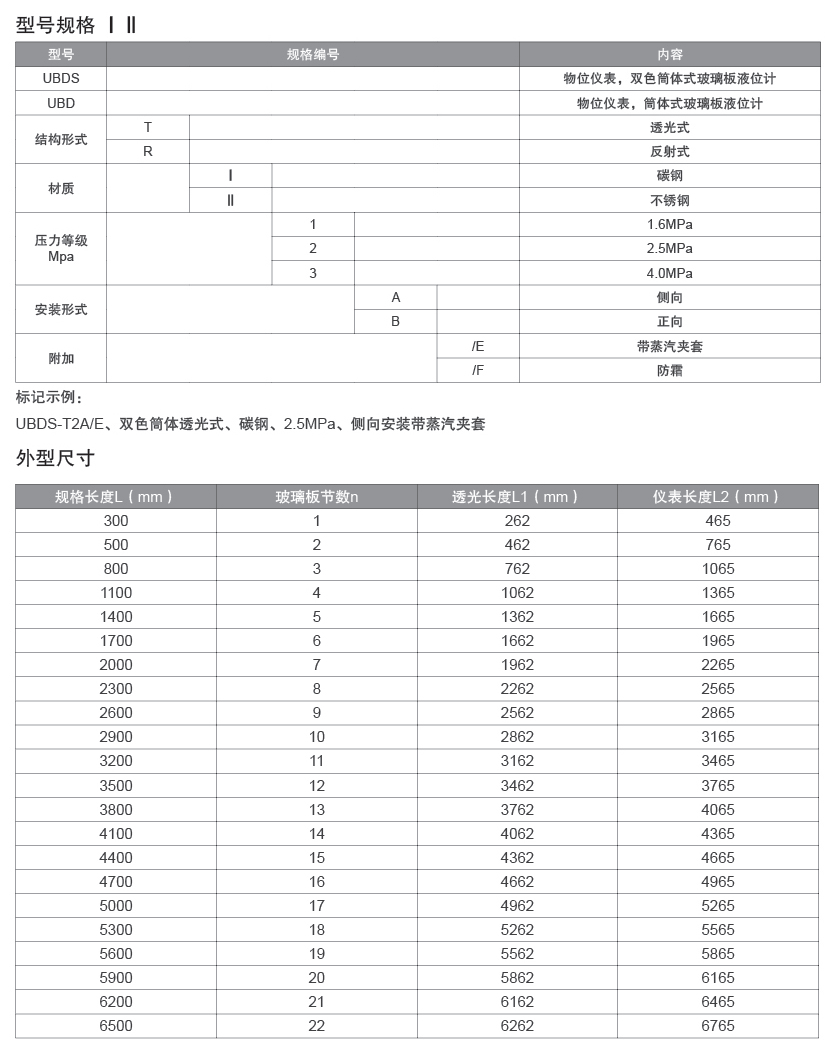

主要技術參數

測量范圍: 500~6500mm

公稱壓力:≤4.0MPa

工作溫度: 1809

伴熱蒸汽壓力:≤0.6 MPa

伴熱蒸汽夾套接頭: G1/2" (外螺紋)

接液材質:碳鋼或不銹鋼

連接法蘭: HG5016-58，DN20凸面法蘭; HG5010-58，DN20平面法蘭

JB/T82.1-94，DN20平面法蘭; JB/T82 .2-94，DN20凸面法蘭
