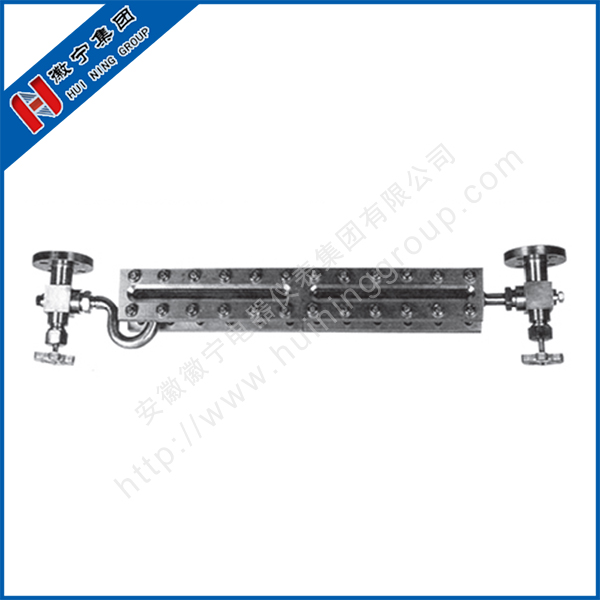

UBX-A、GW-48型高溫玻璃板液位計

打印本文       小   中   大

概述

UBX-A、GW-48型高溫玻璃板液位計采用高溫耐熱玻璃及耐熱材料制造，主要用于石油、化工、制藥等工業高溫容器內介質的液位指示。

UBX型高溫玻璃板液位計采用了高溫玻璃，可測量450℃以下的高溫介質，在儀表兩端針型閥內，裝有安全球，當玻璃板遭意外而破裂時，鋼球能在容器壓力作用下自動關閉針型閥，以免介質大量外流。儀表上下閥端裝有阻塞螺栓，可供放出儀表內的殘液。同時UBX-A型為解決熱脹冷縮帶來的變形現象，在本體和閥門之間連接一弓形管，液位計在熱脹冷縮過程中便可伸縮自如。

主要技術參數

測量范圍: 300、500、800、1100、1400、17...... .mm

公稱壓力:≤4.0MPa

工作溫度:≤480C

針閥自動關閉壓力:≥0 3MPa

伴熱蒸汽壓力:≤0.6MPa

伴熱蒸汽夾套接頭: G1/2" (外螺紋) .

接液材質:碳鋼或不銹鋼

連接法蘭: JB/T82.2-94、 DN20凸面法蘭

若采用其他法蘭標準(如GB、ANSI、 HGJ)請用戶在訂貨時注明。

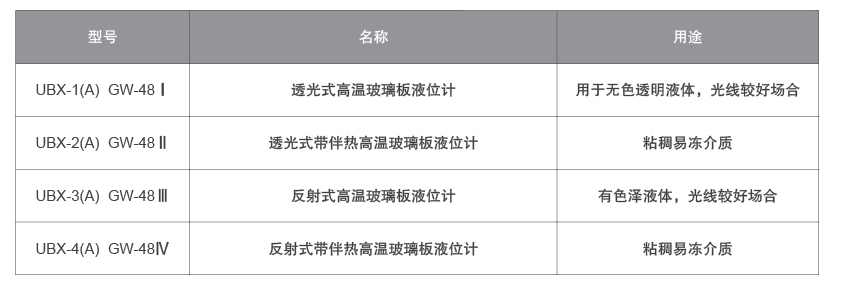

型號規格
