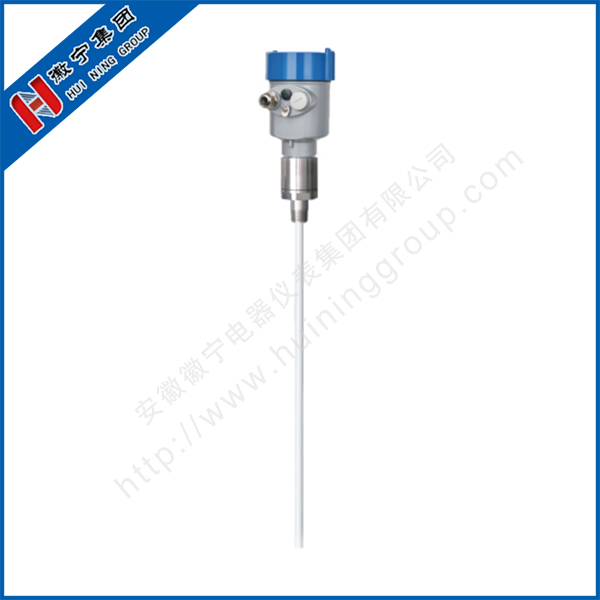

射頻導納物位計

打印本文       小   中   大

射頻導納物位計是基于射頻導納原理的連續物位測量產品。該產品具有穩定性高、靈敏度高、應用場合廣泛等優點。相比傳統的電容式物位計，采用模塊化設計，能夠簡潔方便地實現儀表設定，一旦設定完成，即可正常使用并且終身免維護。使用戶能夠直觀地了解設備運行情況，并及時處理出現的問題，在復雜的工業場合也一樣可靠。

●工作原理

射頻導納測量技術是具有優勢的物位測量技術。雖然跟一般的電容式測量技術的概念很相似，但是射頻導納技術在電子單元中加入了Driving-Shield電路和斬波電路，因此能夠實現阻抗和容抗的單獨測量。通過物理定律計算可得，任何掛料的阻抗和容抗的大小是相等的，所以由掛料產生的影響能夠被測量出來并且通過振蕩電路的移相，從總的輸出中消除。

射頻導納物位計的探頭安裝在儲料罐中，通過探頭獲得物位變化引起的射頻信號的變化。探頭的Driving-Shield端能夠阻止射頻電流通過掛料形成回路，保證了儀表測量的準確性。

●設計特點

◎抗掛料

Driving Shield電路設計提高了抗掛料能力

◎供電范圍

電源工作區間: 13~35VDC

◎適應性

探頭過程溫度: -100°C~800°C

無死區測量，可以應用到十幾公分甚至幾公分的物位測量場合大量程

zui大測量量程可達上百米，甚至幾百米

粘稠性物料界面測量是該儀表的巨大優勢

◎穩定性

穩定可靠的輸出，耐飛灰、落料、水汽、結晶、結蠟影響

◎免維護

無活動、無易磨損部件，無需經常清潔、保養、調試

●技術參數

HNSP-Z16

典型應用:腐蝕性/導電液體、粘稠性液體,可分體安裝

探頭類型:絕緣硬桿PTFE(可選)

供電電源: 24 VDC

介質溫度: -40~+260'C

過程壓力: -0. 1~4.0MPa

過程連接: 3/4” BSPT螺紋(標準)

法蘭安裝(可選)

防護等級: IP67

防爆等級: Exia IICT6(可選)

信號輸出: 4... 20mA/HART/ RS485/ Modbus. ..

HNSP-Z17

典型應用:導電液體、導電固體粉料,可分體安裝

探頭類型:絕緣軟纜PTFE/304(可選)

供電電源: 24 VDC

介質溫度: -40~+ 140°C

過程壓力: -0. 1~4. 0MPa

過程連接: 3/4 "BSPT螺紋(標準)

法蘭安裝(可選)

防護等級: IP67

防爆等級: Exia IICT6(可選)

信號輸出: 4... 20mA/HART/RS485/ Modbus...

HNSP-Z18

典型應用:絕緣性固體、絕緣性液體,可分體安裝

探頭類型:非絕緣硬桿PTFE/304 (可選)

供電電源: 24 VDC

介質溫度: -40~+200°C

過程壓力: -0. 1~8. 0MPa

過程連接: 1 "BSPT螺紋(標準)

法蘭安裝(可選)

防護等級: IP67

防爆等級: Exia II CT6(可選)

信號輸出: 4... 20mA/HART/RS485/ Modbus. ..
