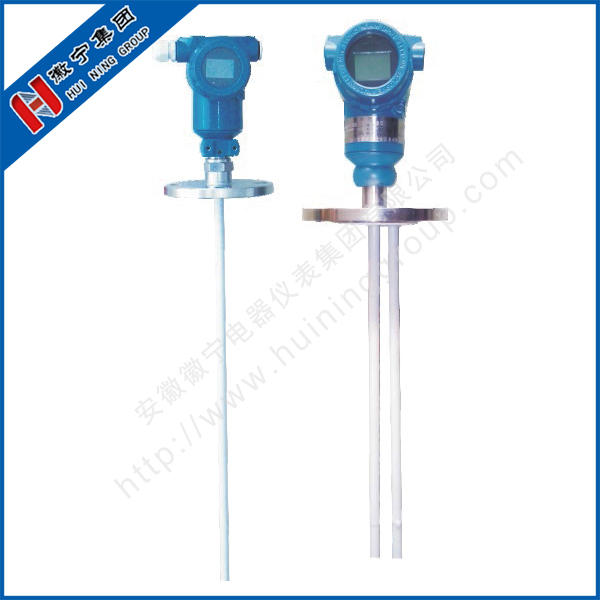

射頻電容液位計

打印本文       小   中   大

●工作原理

射頻電容液位計工作原理是基于射頻(RF)電容技術。將一個無線電頻施加在探頭上，通過連續的分析，確定周圍環境造成的影響。因所有材料均具有介電常數，而且其導電率都不同于空氣，當探頭與材料接觸時，由于微小電容量偏移所反應的總阻抗發生變化。因為通電的探頭和容器壁構成電容器的二塊極板，探頭的絕緣體和周圍空氣成為介質材料，當空氣(介電常數為1.0)被任何其它材料(介電常數>1.0)置換時，電容值的變化造成了阻抗的變化。這一影響被電路測量后，再與由靈敏度設置(電路)建立的參考基準相比較。

.設計特點

◎模塊式的轉換器與傳感器- -體化，無活動部件，可靠性高，抗干擾能力強;

◎適用性更廣泛，有多種探頭形式、多種過程連接形式、多種制作材料，可定制設計;

◎安裝、調試、維護方便

●技術參數

●NYDR-3051

典型應用:腐蝕性液體,可分體安裝

探頭類型: PTFE(可選)

供電電源: 24VDC、 220VAC

介質溫度: - 184~+260"C

電路耐溫: - 40~+80*C

過程壓力: -0. 1~1. 0MPa

過程連接:螺紋、法蘭安裝(可選)

時間延時:0~30s連續可調

失電保護:高低模式，現場可調

防護等級: IP66 .

防爆等級: Exia IICT6(可選)

信號輸出: 4... 20mA/HART/RS485/Modbus...
