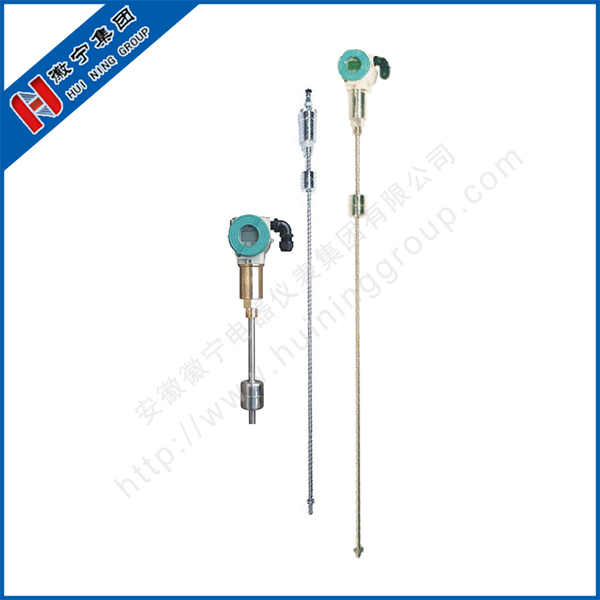

磁致伸縮液位計

打印本文       小   中   大

●工作原理

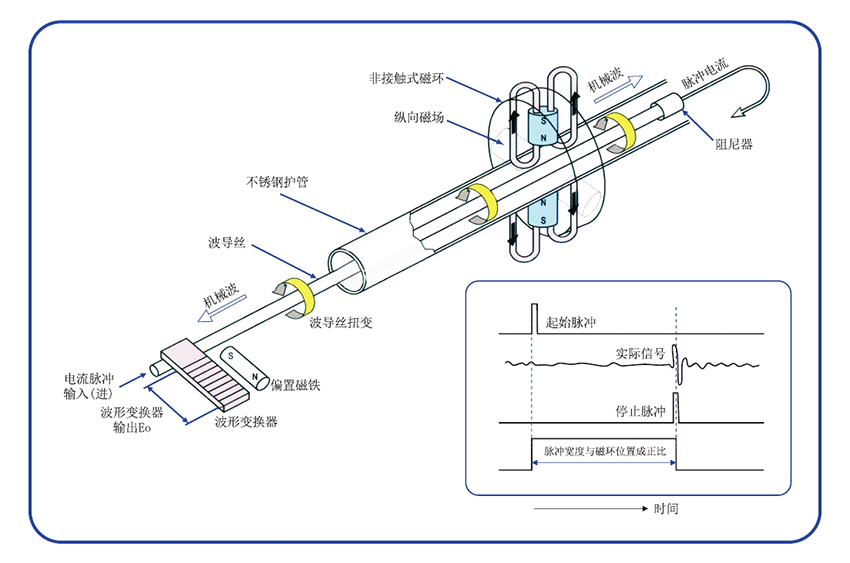

磁致伸縮液位計工作原理如圖所示。產品主要有測桿、電子倉和套在測桿上的非接觸的浮球組成。

測桿內裝有磁致伸縮線(波導絲)，測桿由不導磁的不銹鋼管制成，它非常好的保護了波導絲。

磁致伸縮液位計工作時，電子倉內脈沖發生器發出一個起始脈沖，這個起始脈沖在波導絲中傳輸時，產生一個沿波導絲方向前進的旋轉磁場，當這個磁場與浮球中的磁場相遇時，產生磁致伸縮效應，使波導絲發生扭動產生一個恒速機械波。此機械波向兩個方向傳播，到達測桿末端的機械波被阻尼器吸收，傳回電子倉方向的機械波被安裝在電子倉內的拾能機構所感知，并轉換成相應的電流脈沖，拾能機構再計算出兩個脈沖之間的時間差，即可準確地測量出被測液位的高度。

●設計特點

◎適用性更廣泛，有多種探頭形式、多種過程連接形式、多種制作材料，可定制設計;

◎可靠性強:由于磁致伸縮液位計采用波導原理，無機械可動部分，故無摩擦，無磨損。整個變換器封閉在不銹鋼管內，和測量介質非接觸，傳感器工作可靠，壽命長。

◎精度高:由于磁致伸縮液位計用波導脈沖工作，工作中通過測量起始脈沖和終止脈沖的時間來確定被測位移量，因此測量精度高，分辨率優于0.01%FS,這是用其它傳感器難以達到的精度。

◎安全性好:磁致伸縮液位計的防爆性能高，本安防爆，使用安全，特別適合對化工原料和易燃液體的測量。測量時無需開啟罐蓋，避免人工測量所存在的不安全性。

◎磁致伸縮液位計易于安裝和維護簡單:磁致伸縮液位儀一般通過罐頂已有管口進行安裝，特別適用于地下儲罐和已投運儲罐的安裝，并可在安裝過程中不影響正常生產。

●技術參數

HNCZ .

典型應用:液體液位測量

測量范圍: 0-50~5000mm (纜式:25米) .

測量精度:士0.5mm

供電電源: 24VDC士10%

信號輸出: 4...20mA/HART/RS485...

工作電流: 4...20mA;20...4mA

負載特性:電流輸出時,最大負載電阻6002

電壓輸出時,最大負載電阻2mA

過程溫度: -40~+200℃

環境溫度: -40~+80℃

溫度影響:士0. 5℃

過程壓力: -0.1~+10.0MPa

分辨率:土1mm

響應時間: 0.2~5ms

探桿材料: 304/316L(可選)

過程連接:螺紋、法蘭、支架安裝(可選)

現場顯示: LCD(可選)

外殼材質:不銹鋼/鋁(可選)

防護等級: IP65

防爆等級: ExialICT6(可選)
