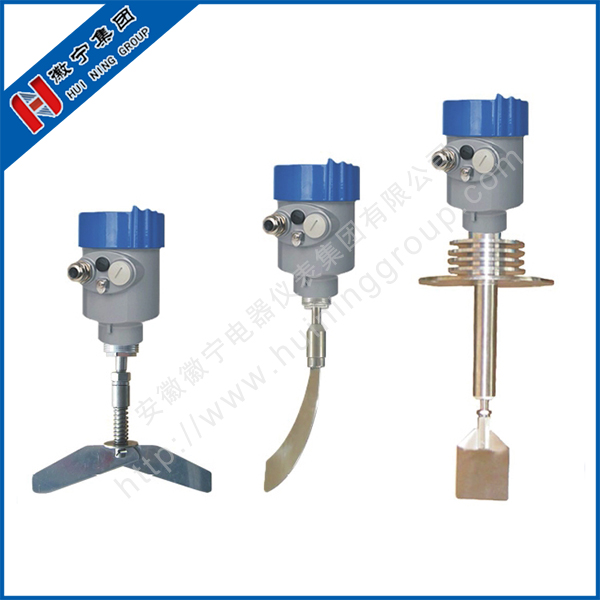

阻旋料位開關

打印本文       小   中   大

●工作原理

HNZX系列阻旋料位開關是利用永磁電機帶動葉片旋轉，當被檢測物料上升至葉片位置時，葉片轉動受阻,將該阻力傳至接線盒內的檢測裝置,檢測裝置則向外輸出一個開關信號,并切斷電源使葉片停止轉動。當料位下降時，葉片阻力消失，檢測裝置便依靠彈簧的拉力恢復到原始狀態，針對不同的物料比重調整彈簧拉力，比重大時調整彈簧拉力到強或者zui強，反之則調整至弱或者zui弱。

HNZX系列阻旋式料位開關用于檢測固態物料(粉裝、顆粒)物位高度的現場控制設備，廣泛用于飼料、食品、制藥、化工、塑料、建筑、肥料等行業。

●設計特點

◎油封設計可以防粉塵沿軸滲入;

◎進口阻旋開關的馬達性能可靠，雙倍密封軸承可保證長時間連續運轉;;

◎結構簡單、安裝方便;

◎穩定可靠,且扭力大小可以調節; .

◎多種探頭形式可應用于不同場合;

◎輸出觸點容量大。

●技術參數

HNZX系列

典型應用:粉料、小顆粒料位控制

探桿材質: 304 (可選)

探桿長度:200mm(可根據要求定制)

供電電源: 24VDC、220VAC(可選)

過程溫度: -40~+80C(> +80°C可定制)

過程壓力:常壓

過程連接:螺紋、法蘭(可選)

介質密度:≥0. 4g/cm3

絕緣阻抗:≥100M 2 (500VDC)

介電強度: 1500V 1min

觸點容量: 250V 5A (SPDT單刀雙擲)

力矩: 10kg*m (1N.m)

功率: 3. 0W

電氣接口: 3/4 "NPT

外殼材質:鋁(可選)

防護等級: IP67

防爆等級: ExiaII CT6(可選)

●安裝要求

◎確認物料比重選擇葉片。

◎確認安裝方式及尺寸。

◎桶內溫度超過80°C時，請選用高溫系列產品。

◎阻旋開關接線盒出線口須朝下，電纜固定螺母須鎖緊。

◎連續部位為1”螺紋時，可選用鐮刀型葉片，以便直接鎖入管牙內。

◎側面安裝時，可將控制器以水平呈15°C-20°C之夾角安裝，以減少對物料的沖擊。

◎軸長可調型和鋼纜型只適合頂裝。

◎阻旋開關應該避免安裝在落料口正下方，當無法避免時，可在產品上方倉壁焊接一塊鋼

板，減少物料產品的沖擊，防止物料沖擊造成誤動作。

◎扭力彈簧是用來調整轉軸的輸出扭力，當被測物比重大時，可將彈簧扭力調至zui強的位.

置，而此時葉片的靈敏度較差。反之被測物比重越小時，可將彈簧調至越弱，葉片靈敏度較佳。(注: 扭力彈簧的力，請勿隨意更換，以免造成誤動作)
