電線電纜常用標準及檢驗的分類

一、標準類別名稱

1.產品標準：

GB/T 12706-2008 額定電壓1 kV（Um=1.2 kV）到35 kV（Um=40.5 kV）擠包絕緣電力電纜及附件

GB/T 9330-2008  塑料絕緣控制電纜

GB/T 5023-2008  額定電壓450/750 V及以下聚氯乙烯絕緣電纜

GB/T 5013-2008  額定電壓450/750 V及以下橡皮絕緣電纜

JB/T 8734-2016  額定電壓450/750 V及以下聚氯乙烯絕緣電纜電線和軟電線

JB/T 8735-2016  額定電壓450/750 V及以下橡皮絕緣軟線和軟電纜

TICW2-2009       額定電壓0.6/1kV 氟塑料絕緣氟塑料護套電力電纜

TICW3-2009   額定電壓0.6∕1kV及以下氟塑料絕緣氟塑料護套控制電纜

TICW4-2009      額定電壓0.6/1kV 硅橡膠絕緣硅橡膠護套電力電纜

TICW5-2009   額定電壓0.6∕1kV及以下硅橡膠絕緣控制電纜

TICW6-2009      計算機與儀表電纜

JB/T 7495-2014  熱電偶用補償電纜

GB/T 4989-2013  熱電偶用補償導線

GB/T 14049-2008 額定電壓10 kV架空絕緣電纜

GB/T12527-2008   額定電壓1kV及以下架空絕緣電纜

GB/T1179-2017    圓線同心絞架空導線

MT 818-2009     煤礦用阻燃電纜

SY/T6600-2004    承荷探測電纜

GB/T16750-2015  潛油電泵機組

GB/T 3956-2008   電纜的導體

2、材料標準：

GB/T 3953-2009   電工圓銅線

GB/T 3955-2009   電工圓鋁線

GB/T 4910-2009   鍍錫圓銅線

GB/T 4990-2010   熱電偶用補償導線合金絲

GB/T 11091-2014  電纜用銅帶

GB/T 15065-2009  電線電纜用黑色聚乙烯塑料

JB/T 10437-2004  電線電纜用可交聯聚乙烯絕緣料

JB/T 10436-2004  電線電纜用可交聯阻燃聚烯烴料

GB/T 3082-2008     鎧裝電纜用熱鍍鋅或熱鍍鋅-5%鋁-混合稀土合金鍍層低碳鋼絲

YB/T 024-2008    鎧裝電纜用鋼帶

GB/T 8815-2008   電線電纜用聚氯乙烯塑料

3、試驗標準：

GB/T 2951-2008  電纜和光纜絕緣和護套材料通用試驗方法

GB/T 3048-2007  電線電纜電性能試驗方法

GB/T 18380-2008 電纜和光纜在火焰條件下的燃燒試驗

GB/T 4909-2009  裸電線試驗方法

4、通用標準：

GB/T 2952-2008   電纜外護層

GB/T 6995-2008  電線電纜識別標志方法

JB/T 8137-2013   電線電纜交貨盤

GB/T1040-2006 拉伸性能的測定

GB/T19666-2009 阻燃和耐火電線電纜通則



二、檢驗的分類

1.按檢驗類型分

⑴型式試驗：按一般商業性原則，對本部分規定的一種型號電纜在供貨前進行的試驗，以證明電纜具有良好的性能能滿足規定的使用要求。

⑵抽樣試驗：在成品電纜上或取自成品電纜的元件上進行的試驗。

⑶例行試驗：制造方在成品電纜的所有制造長度上進行的試驗。

2.按生產過程分

⑴原材料進廠檢驗：外觀、直徑、電阻率、拉伸、抗張、密度、寬度、厚度、質量報告等。

⑵生產過程中半成品檢驗：導體直徑、絕緣厚度、熱延伸、火花試驗、成纜方向、密度、內襯層厚度、鎧裝尺寸、護套厚度、外徑、外觀等。

⑶成品出廠前檢驗：導體電阻、絕緣厚度、熱延伸、成纜方向、密度、內襯層厚度、鎧裝尺寸及搭蓋率、護套厚度、外徑、外觀等。

3.按檢驗人員責任分

⑴自檢：依據生產工藝的要求對自己的生產工序及半成品進行有效的自我檢驗，已確保能滿足下一道工序的要求。

⑵互檢：依據生產工藝的要求對上一道的生產工序及該工序的半成品進行有效的檢驗，已確保能滿足本道工序的要求。

⑶專檢：由專業檢驗人員依據標準或工藝附件對產品的性能進行專業、全面的檢驗。

三、電纜檢驗項目分類

1.      電性能：導體直流電阻試驗、絕緣電阻試驗、交流電壓試驗、絕緣線芯火花試驗、擠出護套火花試驗、局部放電試驗等。

2.      機械性能：老化前后的抗張強度及變化率、老化前后的斷裂伸長率及變化率、熱延伸、熱收縮、熱失重、熱沖擊、高溫壓力、低溫拉伸、低溫卷繞、低溫沖擊、抗開裂等。

3.      結構尺寸：導體結構、線芯標識、編織密度、內襯層、鎧裝層、絕緣護套厚度、外徑等。

4.      外觀標識：表面印字、耐擦、標識、長度、包裝等。

5.      特殊性能：無鹵、阻燃、耐火、防水、防鼠蟻、耐候、耐寒等。

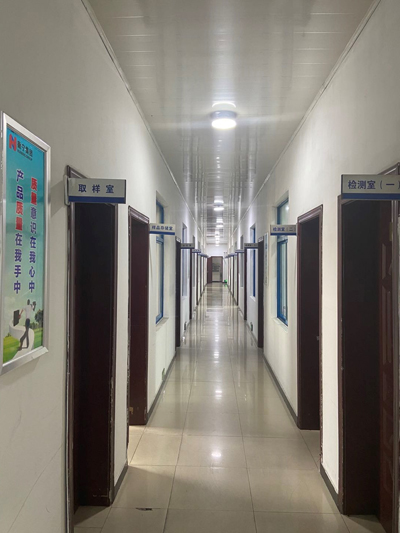

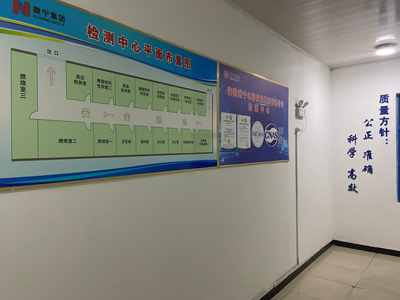

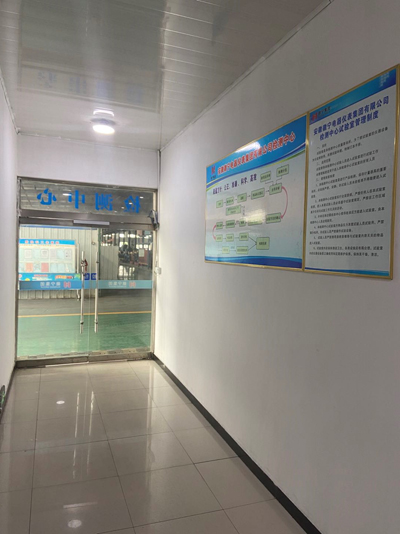

                徽寧公司擁有固定的檢驗場所，配有專業的檢驗人員和先進的檢驗設備，為質量保證、新產品開發提供所需的檢驗工作。
