潛油泵電纜廠家對潛油泵電纜結構技術分析



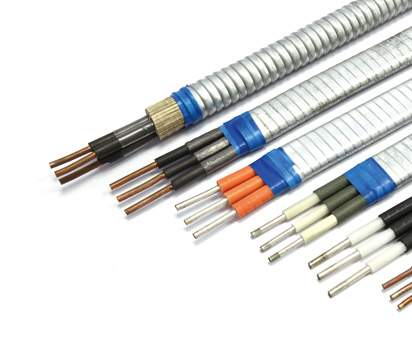

    　潛油泵電纜廠家的潛油電泵電纜（潛油泵電纜）為固定敷設在陸地或海上平臺油井的潛油電泵機組用動力電纜。即將地面或海上平臺電源傳輸給井下潛油電機，為電機提供動力。潛油泵電纜包括潛油泵引接電纜和潛油泵電力電纜。隨著我國海上石油開發工作的推進，潛油泵電纜具有比較廣闊的市場前景。
　　潛油電泵機組安裝示意圖：
　　我國國內此類產品制造現執行產品標準。產品標準中對潛油泵電纜的規定如下：
　　1 電纜型號表示方法
　　2 溫度等級
　　導體最高工作溫度分別為90℃（90），120℃（120），150℃（150），180℃（180），204℃（204）。
　　3 電纜芯數
　　潛油泵電纜無論圓形或扁形，絕大多數為三芯電纜。
　　4 額定電壓
　　《潛油電泵機組》中額定電壓為3kV和6kV兩種，國外標準則是3kV、4kV和5kV三種。
　　5 形狀特征代號
　　（1） 圓形，用Y表示；
　?。?） 扁形，省略。
　　6 絕緣材料代號
　?。?） 聚丙烯（包括改性聚丙烯），用P表示；
　?。?） 乙丙橡膠，用E表示；
　?。?） 交聯聚乙烯，用YJ表示；
　?。?） 聚酰亞胺-F46復合薄膜/乙丙橡膠組合絕緣，用YE表示；
　　（5） 聚酰亞胺-F46復合薄膜/聚全氟乙丙烯絕緣，用YF表示。
　　7 護套（包括內護套）材料代號
　　（1） 鉛（鉛合金），用Q表示；
　?。?） 乙丙橡膠，用E表示；
　　（3） 氯磺化聚乙烯，用H表示；
　?。?） 丁腈聚氯乙烯復合物，用F表示；
　?。?） 丁腈橡膠，用N表示。
　　6 鎧裝護層代號
　　（1） 蒙乃爾鋼帶鎧裝，用M表示；
　?。?） 鍍鋅鋼帶鎧裝，省略；
　?。?） 不銹鋼帶鎧裝，用X表示。
　　7 示例
　?。?）額定電壓3kV，聚丙烯絕緣，丁腈橡膠內護套，蒙乃爾鋼帶鎧裝
　　3×20mm2，導體最高工作溫度90℃扁形潛油泵電纜。表示為：QYPNM3-3×20/90
　?。?）額定電壓6kV，乙丙橡膠絕緣，乙丙橡膠護套，鍍鋅鋼帶鎧裝 3×33mm2，導體最高工作溫度120℃圓形潛油泵電纜。表示為：QYEEY6-3×33/120
　?。?）額定電壓6kV，聚酰亞胺-F46復合薄膜/乙丙橡膠組合絕緣，鉛內護套，蒙乃爾鋼帶鎧裝 3×16mm2，導體最高工作溫度150℃扁形引接電纜。表示為：QYJYEQM6-3×20/150
　　8 QYEQ3-3×20/180電纜結構示意圖2
　　圖中：
　?。?）電纜銅導體；
　　（2）乙丙橡皮絕緣層；
　　（3）鉛護套層；
　　（4）電纜編織墊層；
　　（5）鍍鋅鋼帶連鎖鎧裝層。
　　三.產品結構性能特點分析
　　1 導體
　　（1）潛油泵電纜導體多采用銅導體或鍍錫銅導體，且導體標稱截面20mm2及以下者均為單根導體。導體的工業標準化尺寸主要是美國線規（AWG），潛油泵電纜常用導體美國線規與公制標稱截面（mm2）
　?。?）與銅導體相比，鋁的成本低廉，重量也輕，因此對于同樣載流量的電纜而言其制造成本會少得多。
　　但鋁一般不作為潛油泵用電纜導體的理想材料，因?yàn)槠潆妼?dǎo)率僅為同截面銅導體的61%，若采用鋁導體傳輸銅導線相等的電流，必須增大鋁導體截面，電纜尺寸變大，采油井筒套管的環境空間勢必變小。
　　鋁導體比銅導體更難進行銅鋁連接和端頭連接。連接鋁導體端子時，必須采用專用壓緊式接頭。
　?。?）銅導體的主要缺點是易被硫化氫（H2S）侵蝕。電纜在高溫、多硫化氫井中使用時，絕緣線芯外還應擠包連續鉛包護層，已達到密封效果。
　　2 絕緣
　?。?）耐溫等級為90℃的潛油泵電纜絕緣材料多采用聚丙烯（改性聚丙烯）的熱塑材料。聚丙稀是價格較為低廉的絕緣材料，適用于低溫油井。適用溫度范圍為-10℃（環境）至96℃（導體）。
　　（2）耐溫等級為120℃及以上的潛油泵電纜絕緣材料多采用乙丙橡膠絕緣或聚酰亞胺-F46復合薄膜/乙丙橡膠組合絕緣材料。
　　三元乙丙橡膠在低環境溫度（-40℃ ）的情況下仍具有較好的撓性。適合在硫化氫（H2S）井況中應用、還可以防止多種油井處理液對絕緣的侵蝕。
　　聚酰亞胺-F46復合薄膜/乙丙橡膠組合絕緣，配以電纜束緊的合理結構，如：絕緣線芯外擠包連續鉛包護層等，電纜在導體最高工作溫度204℃下仍能有效運行。國外產品已運行在導體最高工作溫度232℃下。
　　三元乙丙橡膠材料在油中的膨脹，雖然通過合理調整配方可以減弱，但它仍高度依賴外部束緊層來保護其完好性。
　　3 鉛護套
　　鉛護套是一種連續的、無接縫的包敷在導體絕緣層外表的金屬護套。這種結構為絕緣層提供了一種極好的氣液屏障。在含硫化氫的井中，鉛也是保護銅的有效屏障。
　　4 襯墊層
　　在有鉛包電纜結構的制造過程中，金屬鎧裝前需要有襯墊層材料保護鉛層表面免受機械損傷。該襯層也為電纜內部結構提供了附加強度和保護。
　　典型的襯墊層是纖維（滌綸）絲編織層或繞包阻燃纖維帶層。
　　5 內護套
　　電纜鎧裝前個別型號電纜（QYPN型）的絕緣線芯和圓形電纜成纜后均需擠包內護套，其目的保護絕緣層免受機械損傷。
　　目前最常用的護套材料有丁腈混合膠和三元乙丙混合膠。
　　6 鎧裝
　　鎧裝是用于電纜安裝、敷設和運輸期間提供機械保護的電纜外層金屬結構。它對裸露在井液中的橡膠彈性材料的膨脹有限制作用，還起著一定的縱向支撐作用。
　　扁形電纜3相芯并合后Z型鋼帶聯鎖鎧裝，圓形電纜內護套外S型鋼帶聯鎖式鎧裝。
　　鎧裝材料一般采用鍍鋅鋼帶，對于一些特殊井礦條件采用不銹鋼帶或蒙乃爾鋼帶。
　　四.電性試驗項目
　　電纜在出廠前要經過以下電性能檢測：
　　1 20℃導體直流電阻值應符合規定；
　　50Hz交流耐壓試驗5min不擊穿。試驗電壓
　　3 絕緣電阻測量值熱塑性塑料絕緣（如PP）應大于2000MΩ? km；熱固性橡膠絕緣（如EPR）應大于800MΩ? km；
　　4 電纜的三相導體直流電阻不平衡度應小于2%；
　　5 電纜直流耐壓測試的試驗電壓。試驗電壓維持5min不擊穿，且試驗電壓下所測得的泄露電流值經過校正后不得大于標準值。該標準值是在15.6℃時根據相應的試驗電壓與最低絕緣電阻之比計算得出。
　　通過上述產品技術特征地分析，相信能幫助企業更好地理解產品特點，在生產制造過程中有效地控制產品質量。
