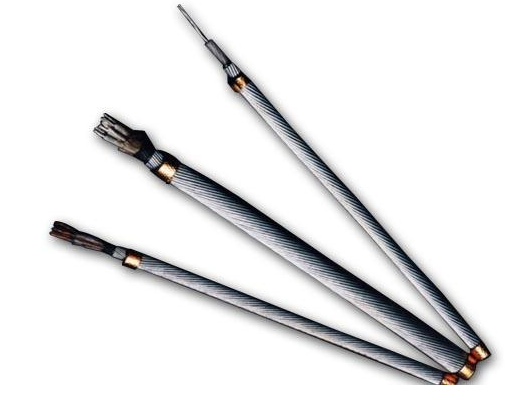

承荷探測電纜常見故障檢測及技術分析

探測承荷電纜常見故障檢測

一般4-5km電纜纜芯的絕緣電阻應大于6-8兆歐才能保證正常測井需要，若絕緣下降或纜芯出現斷點，均造成儀器不能正常工作，影響測井質量，通常采用如下幾種檢測方法

 1、用萬用表確定絕緣程度不好電纜斷線漏電位置

記好電纜出廠的準確長度、阻值，以及每次剁掉的米數和剁后電阻，測準斷線電纜兩端的電阻R1和R2。

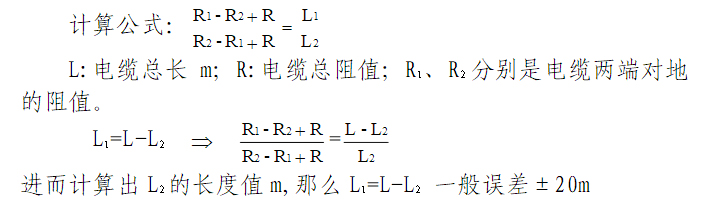

如圖根據電纜長度與電阻成正比的關系得出如下

2、電橋法測定斷線點位置

如圖：由交直流電阻R1和R2以及斷線段的電容C1和C2

組成電橋臂,C1和C2相當于從斷線點到終端的電纜長度L1和L2。電流接通后改變電阻Rx使電橋達到平衡這時檢流計A的指針指到零位（K為纜芯）。

根據電橋平衡原理得出：

式中，L-電纜總長度，當電纜只有一個斷點時，才可使用電橋法測定斷點。這種方法簡單實用。誤差±25m
