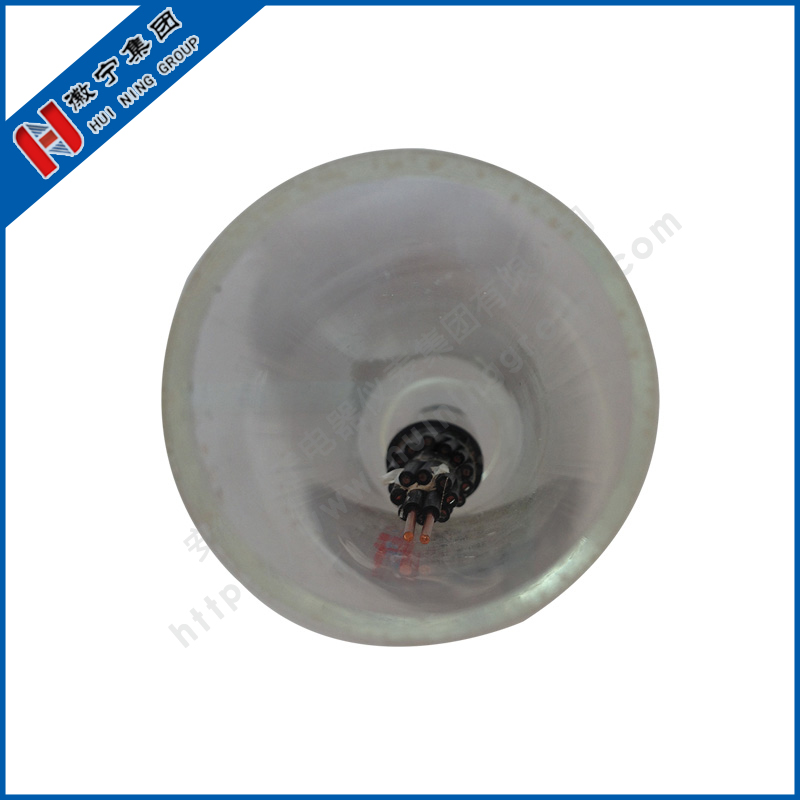

KVVP-450/750V-24X1.5

打印本文       小   中   大

        適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等 場合使用的聚氯乙烯絕緣、聚氯乙烯護套控制電纜。

        性能特點

        直流電阻:20℃, 0.4mm銅線,小于等于148Ω/km ，0.5mm銅線,小于等于95Ω/km。

        絕緣電氣強度：導體之間1min 1kv不擊穿 導體與屏蔽1min 3kv不擊穿

        絕緣電阻：每根芯線與其余線芯接地，控制電纜大于10000MΩ.km,HYAT電纜大于3000MΩ.km。

        工作電容：平均值 52±2nF/km

        遠端串音防衛度：150kHZ時指定組合的功率平均值大于69dB/km。

        性能區別

        電力電纜在電力系統主干線中用以傳輸和分配大功率電能，控制電纜從電力系統的配電點把電能直接傳輸?shù)礁鞣N用電設備器具的電源連接線路。電力電纜的額定電壓一般為0.6/1kV及以上，控制電纜主要為450/750V。同樣規格的電力電纜和控制電纜在生產時，電力電纜的絕緣和護套厚度比控制電纜厚。

        (一)控制電纜屬于電器裝備用電纜，和電力電纜是電纜五大類中的2個。

        (二)控制電纜的標準是9330，電力電纜的標準是GB12706。

        (三)控制電纜的絕緣線芯的顏色一般都是黑色印白字、還有電力電纜低壓一般都是分色的。

        (四)控制電纜的截面一般都不會超過10平方，電力電纜主要是輸送電力的，一般都是大截面。

        由于以上大家講到的原因,電力電纜的規格一般可以較大，大到500平方(常規廠家能生產的范圍)，再大的截面一般能做的廠家就相對少了，而控制電纜的截面一般較小，最大一般不超過10平方。

        從電纜芯數上講,電力電纜根據電網要求,最多一般為5芯,而控制電纜傳輸控制信號用，芯數較多，根據標準來講多的有61芯，但也可以根據用戶要求生產了。
